Енергетски пасош за вртић “Зека” у Улици Сутјеска бр. 6 у Крагујевцу

Постојећа зграда намењена образовању и култури налази се у у близини Шумарица у Крагујевцу,
у Улици Сутјеској. У питању је слободностојећа зграда која је у основи у облику ћириличног слова “Г”, са правцем простирања североисток – југозапад по дужој оси основе тог облика.

.

.

Зграда се не греје греје у целости. Негрејани део је простор намењен склоништу, који се налази у
подруму. Грејани део је распоређен на 3 етаже: подрум, приземље и делимично први спрат. У подруму се налазе: централно степениште са лифтом и ходником, подстаница, оставе, перионица, сушионица, остава за прљав веш и играоница. На приземљу се налазе: улазни хол са ветробраном одакле полазе два тракта. Ту се налазе просторије за: администрацију, запослене, техничка просторија, кухиња и тоалети као и собе намењене боравку деце. На срату се налазе: ходник са централним степеништем и лифтом и собе намењене боравку деце. Непосредно окружење зграде је изграђено и чине га зграде спратности од П+4 до П+5 са северне и источне стране и куће намењене породичном становању са осталих страна. На парцели нема нити је планирана изградња других објеката. Терен на коме је зграда је у благом нагибу ка истоку а надморска висина је око 219 m. Кров на предметној згради је раван тако да може у потпуности да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у комбинованом конструктивном систему носећих армирано-бетонских стубова, платана (дебљине 20, 25, 30 и 40цм) и серклажа/греда у два ортогонална правца и са испуном зидова од опеке зидане на д=25 cm. Термоизолације зидова ка спољашњости није
изведена. Међуспратна конструкција је ТИП ТМ-5 дебљине 25цм. У делу равног крова преко таванице је постављено неколико слојева хидроизолације, парна брана и полиуретанска термоизолација дебљине 4цм. Завршна обрада преко хидроизолације су шљунак и терацо. Зид ка негрејаном простору – склоништу је армирани бетон дебљине 40цм, са слојем неармираног бетона изнад плоче. Међуспратна таваница ка негрејаном подруму – склоништу је пуна армирано-бетонска плоча без слоја термоизолације. Зид у тлу је армирано бетонски без хидроизолације. Под на тлу нема термоизолацију а изведен је делом од армирано бетонске плоче а делом од неармираног бетона са хидроизолацијом.

.

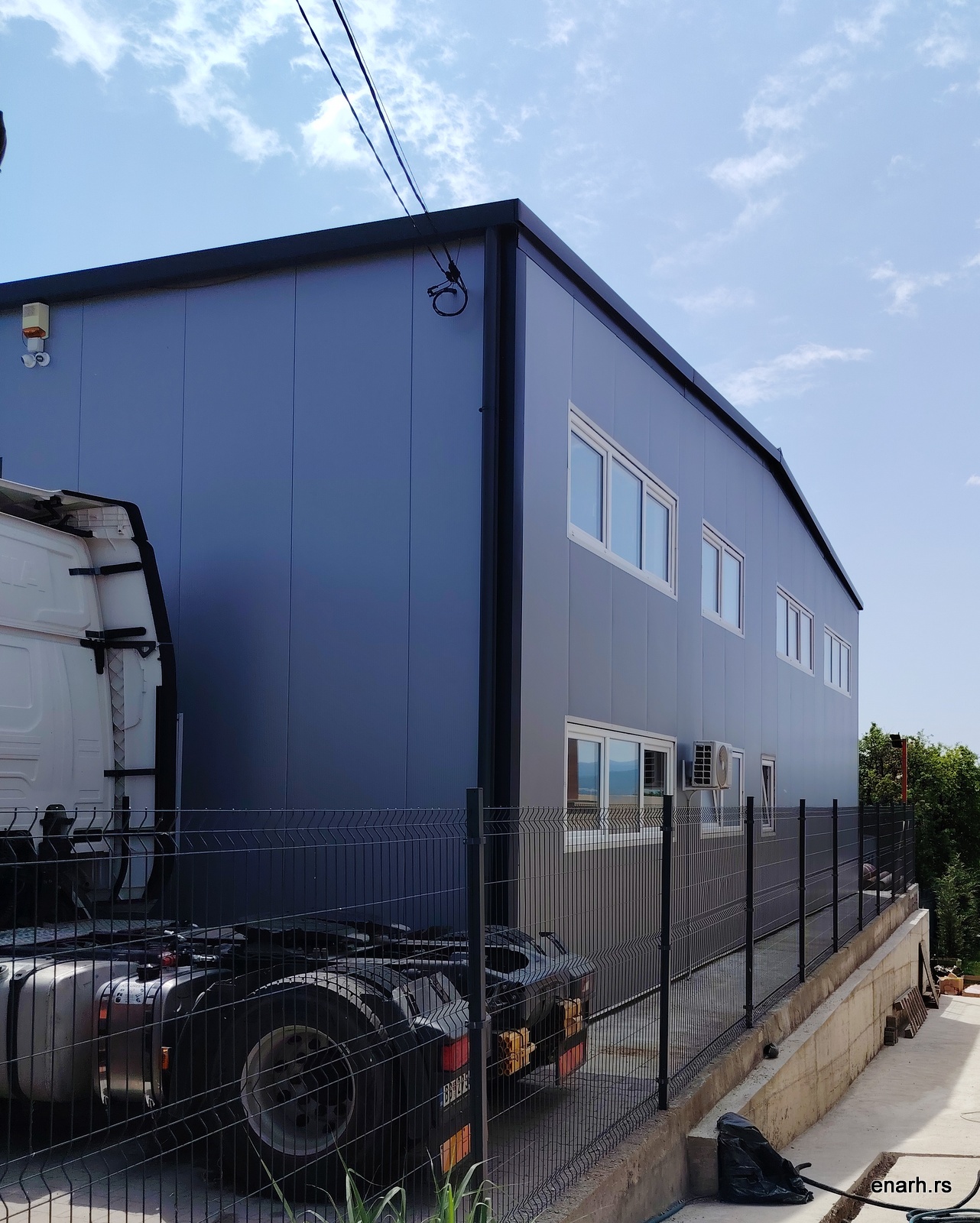

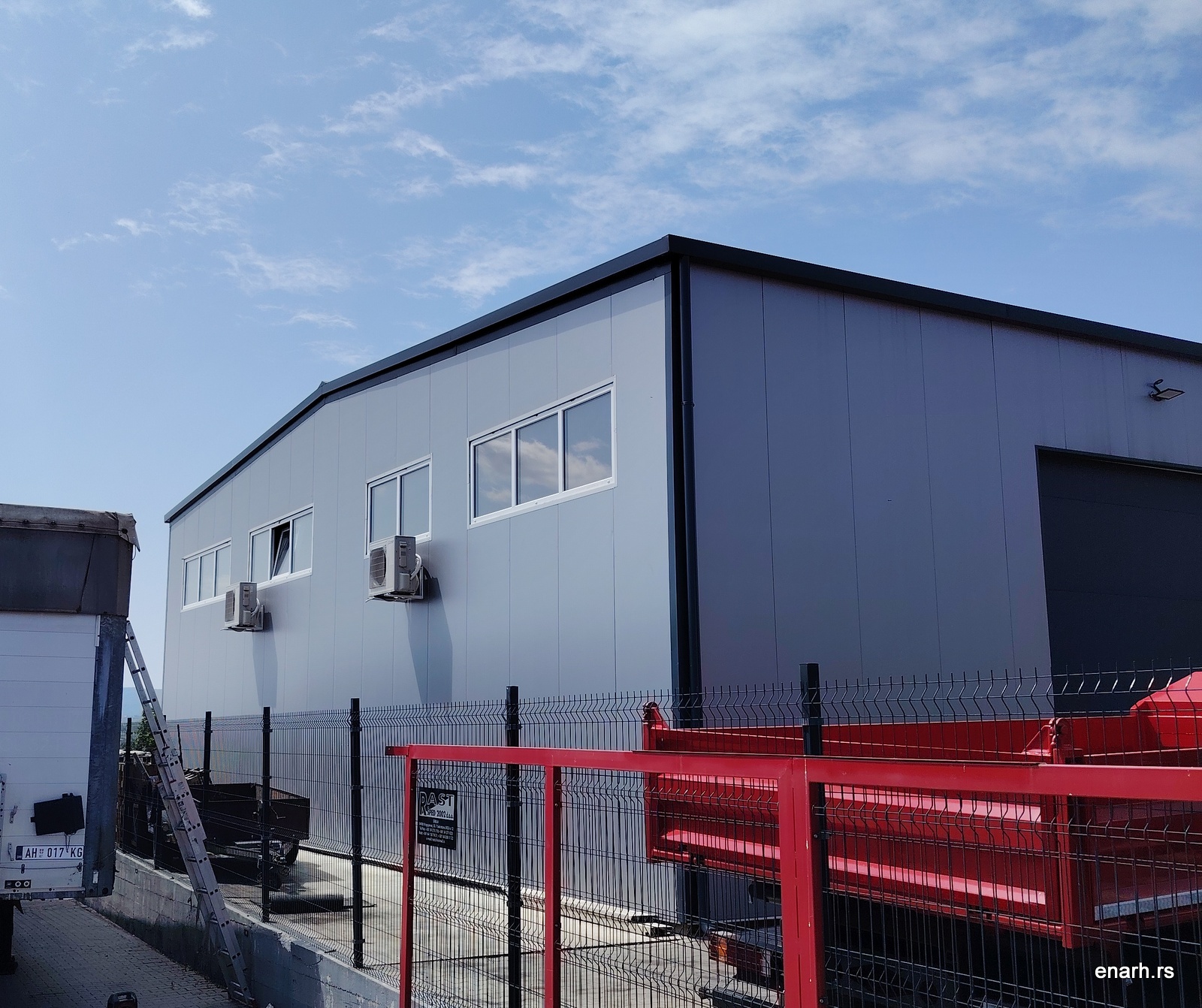

Енергетски пасош за складиште у Улици 7 секретара СКОЈ-а бр. 2Д у Крагујевцу

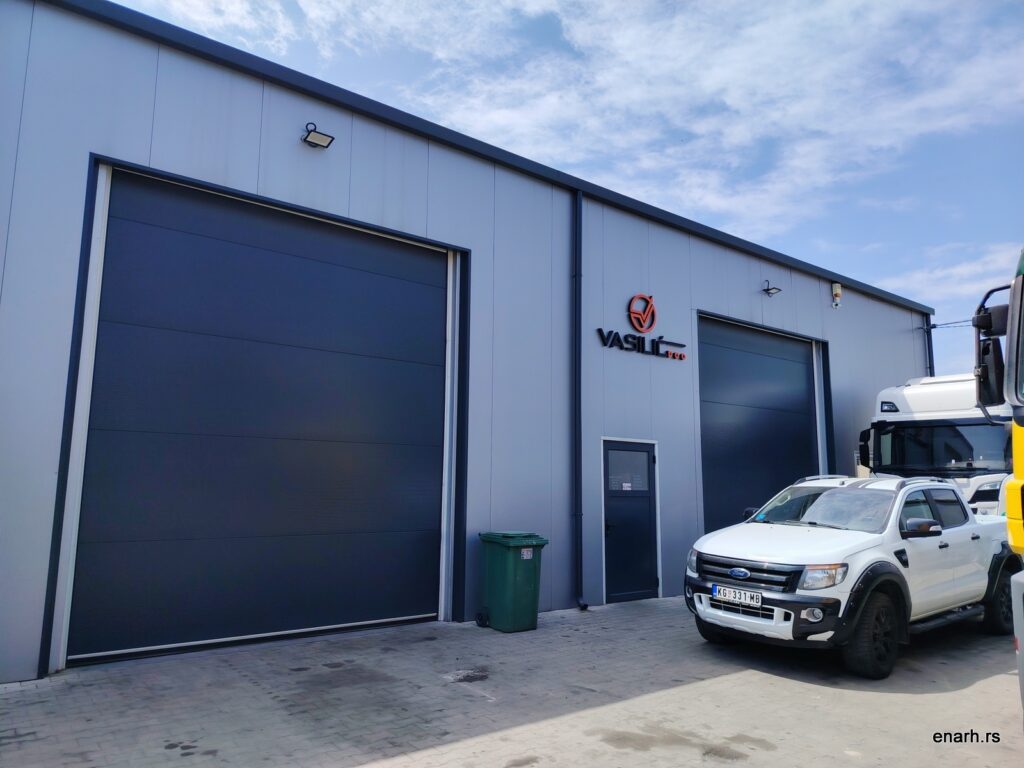

Нова зграда друге намене која користи енергију – складиште (П) налази се у Улици 7 секретара СКОЈ-а у централном делу насеља. У питању је слободностојећа зграда која је у основи правилног правоугаоног облика са правцем простирања исток/североисток – југ/југозапад по дужој оси основе тог правоугаоника.

.

.

Зграда се греје у целости а чини је магацински простор са канцеларијом, чајном кухињом и купатилом. Непосредно окружење зграде је неизграђено у правцу севера и југа док се у правцу истока и запада налазе зграде приближно исте висине као и предметна зграда. На предметној парцели нема нити је планирана изградња других зграда. Терен на коме је зграда налази се у паду ка југу 5° а надморска висина је око 244 m. Кров на предметној згради је раван, под благим нагибом од 4° тако да може у потпуности да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у скелетном конструктивном систему носећих челичних стубова и серклажа/греда у два ортогонална правца и са испуном зидова од термоизолационих сендвич панела. Међуспратне таванице у делу испод кровне конструкције нема. Кровна конструкција је од челичних греда и са термоизолационим сендвич панелима као завршним кровним покривачем. Под у тлу је армирано-бетонска плоча.

.

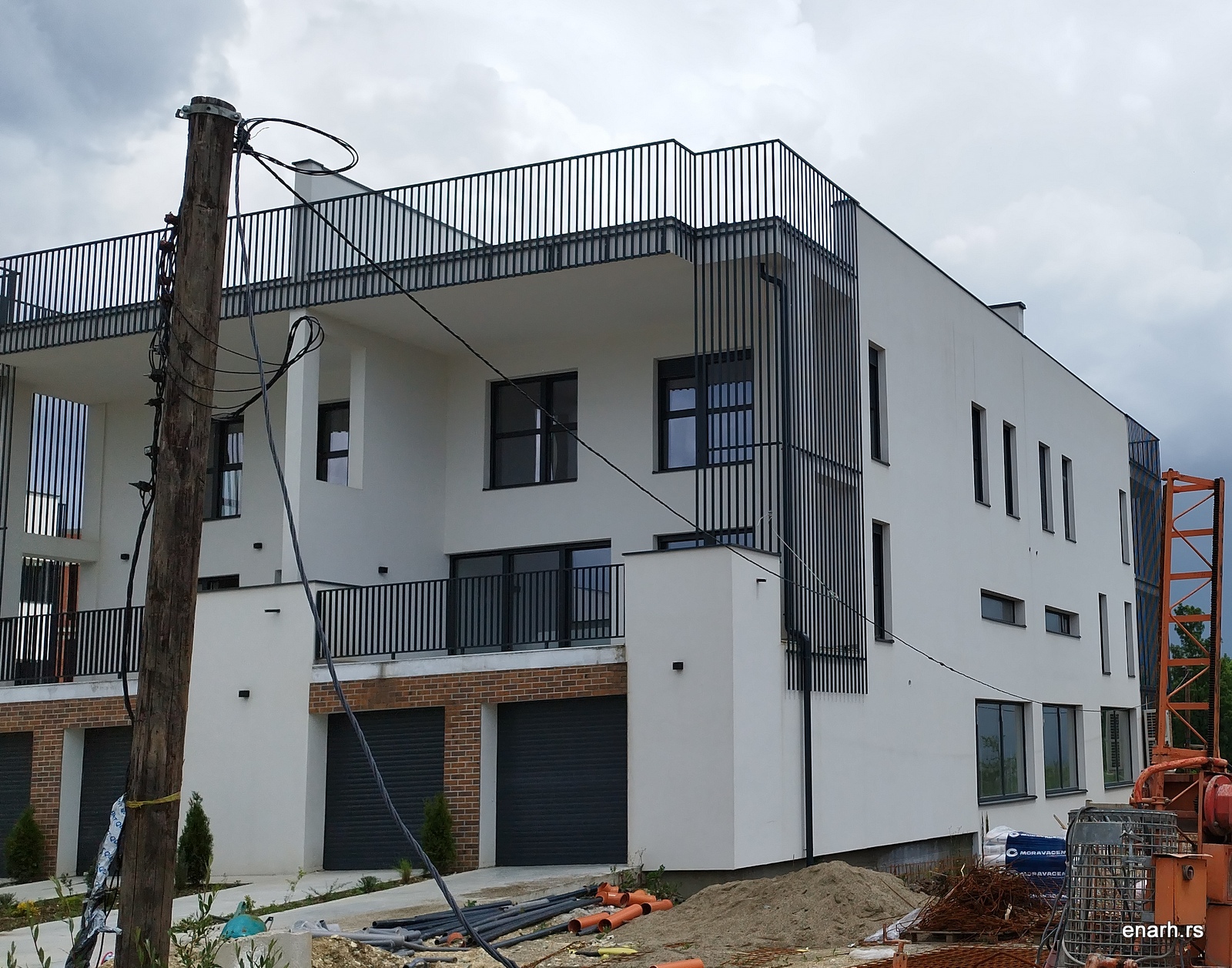

Енергетски пасош за нову стамбену зграду са више станова у Улици Старине Новака бр. 5-7 у Крагујевцу

Нова стамбена зграда са више станова налази се у Улици Старине Новака у Крагујевцу. У
питању је зграда која је у основи приближно правоугаоног облика са правцем простирања североисток – југозапад по дужој оси основе тог облика.

.

.

Зграда се може поделити на грејани и негрејани део. Негрејани део обухвата ходнички односно
степенишни простор и подрум намењен гаражирању возила. Грејани део зграде су станови распоређени на 5 етажа: приземље, три спрата и повучени спрат. Непосредно окружење зграде је изграђено и чине га зграде сличне или мање спратности. На предметној парцели постоји још један објекат исте спратности. Терен на коме је зграда налази је скоро раван надморска висина је око 188 m. Кров на предметној згради је раван, тако да може да се делимично искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена на темељној плочи, у скелетном конструктивном систему носећих армирано-бетонских стубова, платана и серклажа/греда у два ортогонална правца и са испуном зидова од клима блокова зиданих на д=20 cm. Термоизолација зидова ка спољашности је од полистирена и са пигментним фасадним малтером и делимично листелом као завршном обрадом. Зид на дилатацији је такође од клима блока и аб платана са полистиреном. Зид ка негрејаном простору је истог типа,
са термоизолацијом од камене вуне. Међуспратна конструкција је пуна аб плоча са слојем тврдо пресованог стиропора на равном крову, који је обложен керамичким плочицама где су терасе и пвц мембраном у делу где је непроходан. Изнад отвореног пролаза, постављен је стиропор испод плоче. Изнад негрејаног простора, подрума, постављен је тврдо пресовани стиропор, док је изнад улазног дела минерална вуна у гипс картонским плочама. У ходнику, испод плоче је поставлјен стиропор, изнад негрејаног простора.

.

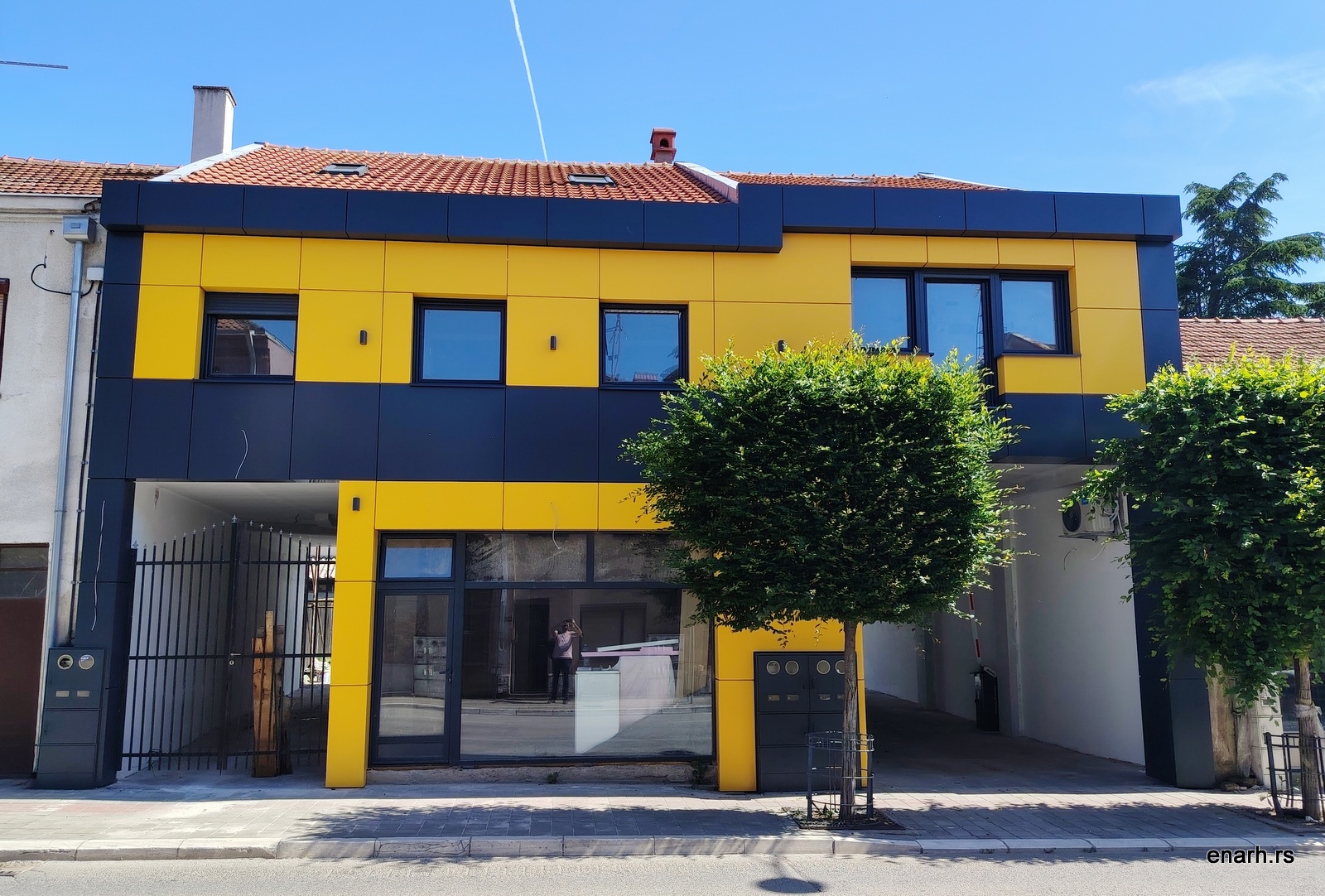

Енергетски пасош за постојећу стамбено-пословну зграду у Улици Кнеза Милоша бр. 16 у Аранђеловцу

Постојећа стамбено-пословна зграда (П+Пк) налази се у Улици Кнеза Милоша, у ширем центру града. У питању је зграда у непрекинутом низу која је у основи неправилног а приближно правоугаоног облика са правцем простирања запад/северозапад – исток/југоисток по дужој оси основе тог правоугаоника.

.

.

Зграда се може поделити на две функционалне јединице – пословну и стамбену са два стана. Како пословна функционална јединица заузима 40,73 m² односно 13,86 % од укупно 293,90 m² корисне грејане површине зграде, раде се енергетски пасоши за сваку од функционалних јединица посебно. Непосредно окружење зграде је изграђено и чине га зграде спратности од П до П+1. На предметној парцели нема нити је планирана изградња других зграда. Терен на коме је зграда je раван а надморска висина је око 229 m. Кров на предметној згради је кос, под нагибом од 25° и са падом на две воде од којих једна кровна раван има претежно јужну оријентацију тако да може само половично да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у систему носећих зидова од шупљих блокова зиданих на д=20 и 25 cm, ојачаних армирано-бетонским стубовима и серклажима/гредама у два ортогонална правца. Термоизолације зидова ка спољашности је од полистирена и са племенитим малтером односно алубондом као завршном обрадом. Међуспратна таваница у делу ка стамбеној функционалној јединици је полу-монтажна ТМ-3. Под у тлу је армирано-бетонска плоча са слојем термоизолације од екструдираног полистирена постављеног изнад те плоче.

Енергетски пасош за нову стамбену зграду са више станова у Улици Тимочкој бр. 12 у Крагујевцу

Нова вишепородична стамбена зграда (П+3) налази се у Улици Тимочкој у Крагујевцу. Зграда је слободностојећа, у основи је неправилног а приближно правоугаоног облика са правцем простирања северозапад – југоисток по дужој оси основе тог облика.

.

.

Зграда се може поделити на грејани и негрејани део. Негрејани део обухвата ходнички односно
степенишни простор док грејани део зграде обухвата 7 станова распоређених на четири етаже – приземље и три спрата. Непосредно окружење зграде је изграђено и чине га зграде од П са северне стране до П+1+П са јужне стране зграде. На предметној парцели нема нити је планирана изградња других објеката. Терен на коме је зграда налази се у паду ка североистоку а надморска висина је око 201 m. Кров на предметној згради је кос, под нагибом од 30° и са падом на две воде и од којих једна кровна раван има претежно југоисточну оријентацију тако да може делимично да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у систему носећих зидова од клима блокова, који су укрућени армирано-бетонским стубовима, платанима и серклажима/греда у два ортогонална правца. Термоизолација зидова ка спољашности је од полистирена и са пигментним фасадним малтером као завршном обрадом. Зид ка негрејаном простору је од клима блока и аб платана са минералном вуном и облогом од гипс картонских плоча. Међуспратна таваница je пуна плоча са слојем термоизолације од стиропора постављеног испод плоче као и слојевима подног грејања. Ка негрејаном тавану постављена је минерална вуна изнад таванице, а ка негрејаном подруму минерална вуна у ригипсу. Под у тлу је армирано-бетонска плоча са слојем термоизолације од стиродура постављене те плоче.
