Енергетски пасош за нову стамбену зграду са више станова у Улици Др. Илије Коловића бр. 54 у Крагујевцу

Нова стамбена зграда са више станова (По+П+4+Пс) налази се у Улици Др Илије Коловића у Крагујевцу. У питању је зграда која је у основи неправилног а приближно правоугаоног облика са
правцем простирања север/североисток – југ/југозапад по дужој оси основе тог облика.

.

.

Зграда се може поделити на грејани и негрејани део. Негрејани део обухвата ходнички односно
степенишни простор и део подрума који је намењен гаражирању возила. Грејани део зграде су станови распоређени на 7 етажа: део подрума, приземље, четири спрата и повучени спрат. Непосредно окружење зграде је изграђено и чине га зграде сличне спратности. На предметној парцели нема нити је планирана изградња других објеката. Терен на коме је зграда налази се у паду ка југу а надморска висина је око 187 m. Кров на предметној згради је раван тако да може да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена на темељној плочи, у скелетном конструктивном систему носећих армирано-бетонских стубова, платана и серклажа/греда у два ортогонална правца и са испуном зидова од клима блокова зиданих на д=20 cm. Термоизолација зидова ка спољашности је од полистирена и са пигментним фасадним малтером као завршном обрадом. Делимично су постављене листеле. Међуспратна конструкција је пуна аб плоча са слојем стиродура на равном крову, док је на терасама постављена ПИР термоизолација. Ка негрејаном простору зидови су од клима блока, аб платана и делимично од итонг термоблока. Термоизолација је камена вуна сем у подруму где преко итонг блокова није постављена никаква термоизолација. Изнад отвореног пролаза, постављен је стиропор испод плоче, као и слојеви подног грејања изнад исте. Изнад негрејаног простора, постављен је стиропор док су изнад слојеви подног грејања. Под на тлу је пуна плоча са стиродуром изнад те плоч. Зид у тлу је армирано бетонски са хидроизолацијом и стиродуром.

Енергетски пасош за нову зграду вртића”Лептирић” у Улици Светозара Марковића бр.109 у Крагујевцу

Нова зграда намењена образовању (П+1) налази се у Улици Светозара Марковића у Крагујевцу. У питању је слободностојећа зграда која је у основи неправилног а приближно квадратног облика.

.

.

Зграда се греје у целости. Састоји се од две етаже – приземље и спрат. На приземљу се налазе:
ветробран, ходник са гардеробом за децу, степениште са покретном бином, портирница, изолација, собе и тоалети за децу, кухиња, свлачионице и тоалети за запослене, подстаница, вишенаменска просторија, јаслице, итд. На спрату се налазе: ходник са гардеробом за децу, собе и тоалети за децу, просторија за васпитаче итд. Непосредно окружење зграде је изграђено. На предметној парцели нема нити је планирана изградња других објеката. Терен на коме је зграда налази се у паду ка северу а надморска висина је око 174 m. Кров на предметној згради је кос, под нагибом од 4° и са падом северној страни. Због благог нагиба крова постоји могућност за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у зиданом конструктивном систему. Носећи зидови су изведени од клима блока, ојачани хоризонталним и вертикалним серклажима/стубовима. Термоизолација зидова ка спољашности је од полистирена и камене вуне дебљине 10 и 12цм, као и делимично стиродур. Међуспратна конструкција је ферт. Изнад отвореног пролаза, постављена је термоизолација испод таванице као и слојеви подног грекања изнад. Кров је раван у делу изнад приземља, где је преко међуспратне ферт таванице постављен стиродур, са завршном обрадом шљунком. Изнад спрата
кров је кос, са малим нагибом, и стиродуром преко пуне аб плоче и завршном обрадом хидроизолацијом. Под у тлу је армирано-бетонска плоча са слојем термоизолације постављене изнад те плоче и слојевима подног грејања.

.

Прва зграда / функционална јединица са “А” енергетским разредом коју је сертификовао ЕНАРХ ДОО КРАГУЈЕВАЦ

Постојећа функционална јединица намењена туризму (П+2+Пк) налази се у Улици Гајевачкој, у северном делу села ка Стојнику. У питању је слободностојећа зграда која је у основи неправилног а приближно правоугаоног облика са правцем простирања североисток – југозапад по дужој оси основе тог правоугаоника.

.

.

Функционална јединица се греје у целости a у питању је хотел који се састоји из спа центра са базеном у нивоу приземља и соба на нивоу првог, другог спрата и поткровља. Непосредно окружење функционалне јединице је неизграђено у правцу истока, у правцу запада су зграде спратности П док су у правцу севера и југа зграде спратности П+1. На предметној парцели има других зграда а предметна зграда је означена као посебни део 1 на копији плана односно у листу непокретности. Терен на коме је зграда налази се у паду ка југоистоку 9° а надморска висина је око 239 m. Кров на предметној згради је кос, под нагибом од 22° и са падом на четири воде тако да може само делимично да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у систему носећих зидова од шупљих блокова зиданих на д=24 cm, ојачаних армирано-бетонским стубовима и серклажима/гредама у два ортогонална правца. Термоизолација зидова ка спољашности је од минералне вуне и са племенитим малтером као завршном обрадом. Међуспратне таванице у делу испод косог крова нема већ је на постојећу кровну конструкцију монтирана потконструкција од металних носача на коју су накачене гипс-картонске плоче изнад којих је постављена термоизолација од минералне вуне. Кровна конструкција је класична дрвена, одашчана, са заштитном фолијом и са црепом као завршним покривачем. Под у тлу је армирано-бетонска плоча са слојем термоизолације од екструдираног полистирена постављеног изнад те плоче.

.

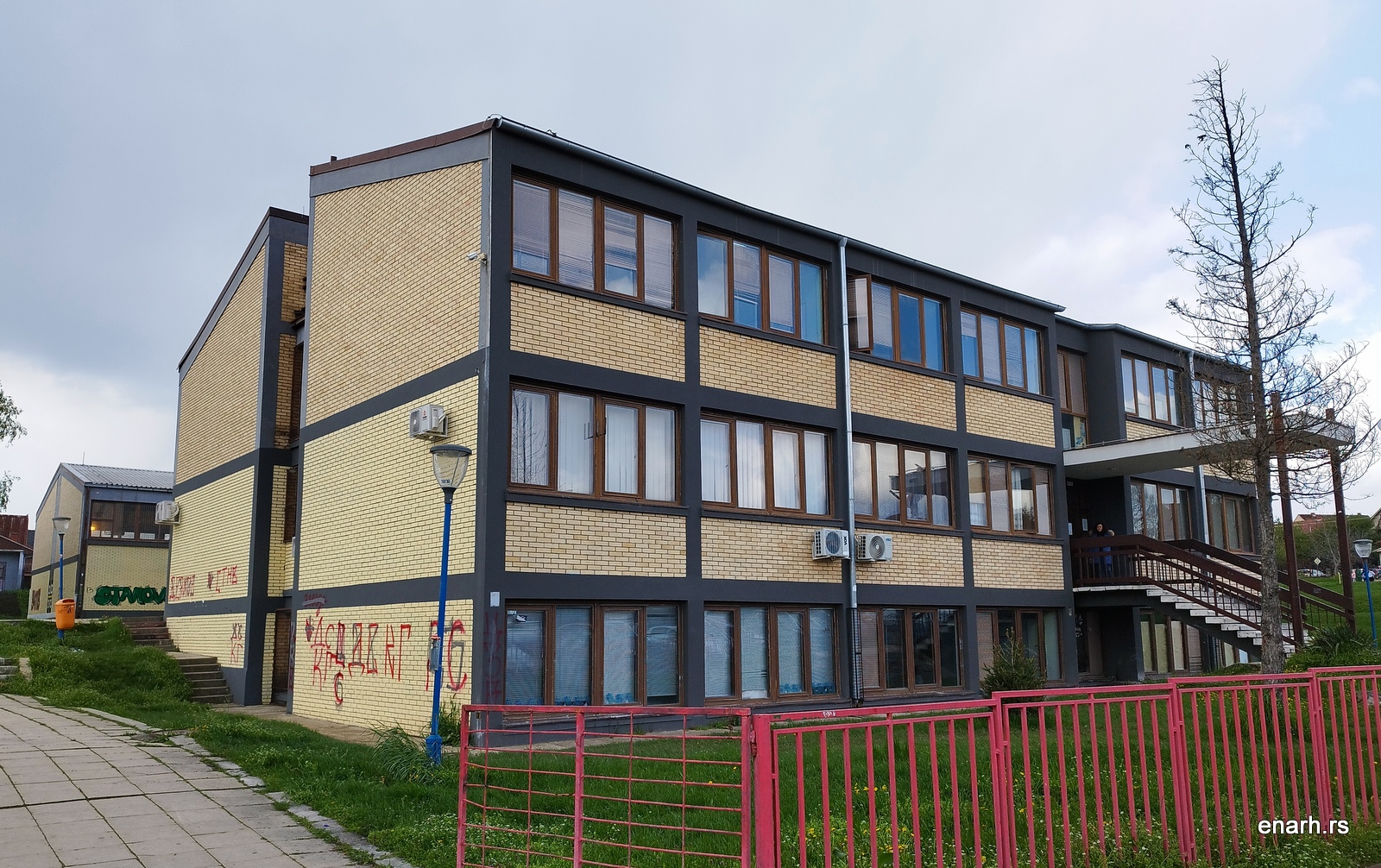

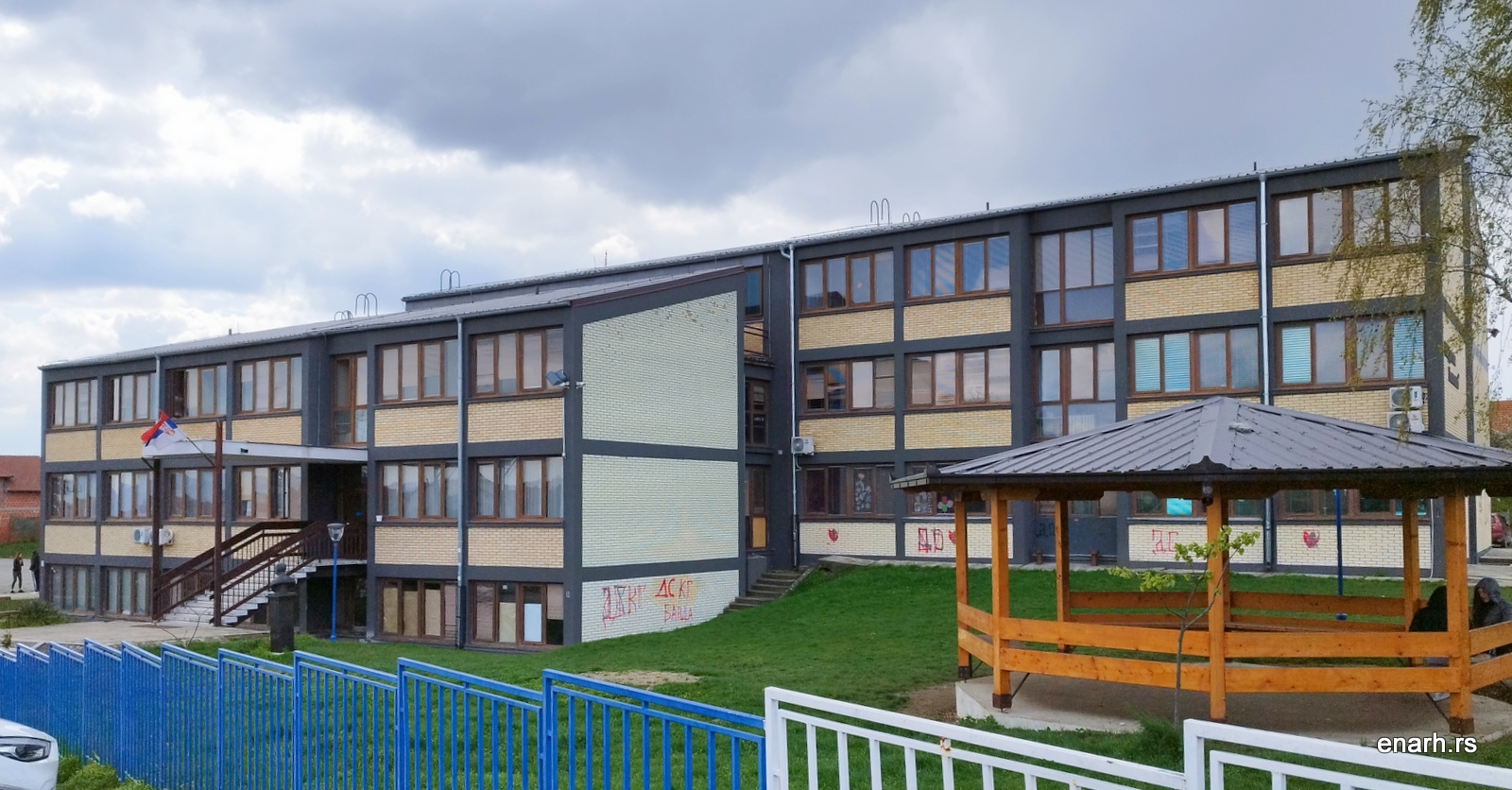

Енергетски пасош за постојећу зграду ОШ “Драгиша Михаиловић” у Улици Радована Мићовића бр.67 у Крагујевцу

Постојећа зграда намењена образовању (Су+П+2), налази се у Крагујевцу. Зграда је слободностојећа на парцели, у основи је неправилног облика, са правцем простирања североисток – југозапад по дужој оси основе тог облика.

.

.

Зграда се не греје греје у целости. Негрејани део је део сутерена који је предвиђен за склониште. Грејани део је распоређен на 4 етаже: сутерен, приземље и два спрата. У сутерену се у једном делу налазе степенице које воде до склоништа, које је физички издвојено металним вратима а у другом делу су: ходник са степеништем и кабинети. На приземљу се налазе: ходници, управни део школе са канцеларијама, зборницом, као и учионице, котларница и фискултурна сала са пратећим просторијама. На првом спрату се налазе учионице и тоалети, као и на другом, где је смештена библиотека. Непосредно окружење зграде је изграђено и чине га породични објекти спратности максималне спратне висине П+1+Пк. На парцели нема других објеката. Терен на којем се зграда налази је у паду ка истоку. Кров на предметној згради је кос, двоводан, при чему је једна раван оријентисана ка југозападу, тако да може да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зидови су изведени од префабрикованих бетонских плоча, преко којих је постављена опека дебљине 12цм. Делом су зидови од опеке дебљине 25цм, док су бочни зидови фискултурне сале од два слоја опеке дебљине по 12цм. Спољашњи зидови немају термоизолацију. Завршна обрада је
опека и делом где су стубови и греде, зидови су обрађени племенитим малтером. Међуспратна конструкција је аб пуна плоча. На равлном крову, преко те плоче су постављени дрвени рогов са испуном од минералне вуне, преко који је постављена даска са кишном браном преко. Исти слојеви су и на косом крову нагиба од 26º. На фискултурној сали кров је покривен панелом од лима са термоизолационом испуном. Изнад отвореног пролаза, изнад аб плоче под је обрађен терацо плочама на цементној кошуљици, без термоизолације. Изнад негрејаног склоништа – међуспратна конструкција је аб плоча дебљине 70цм са финалном обрадом терацо плочама, такође без термоизолације. Зид у тлу је армирано бетонски са слојем опеке преко и хидроизолације, а без термоизолације. Под у тлу је аб плоча са обрадом терацо плочама, без термоизолације.

Енергетски пасош за нову зграду “Fortuna Centra” у Булевару Вожда Карађорђа бр. 67 у Тополи

Нова зграда намењена трговини центар (П+1) налази се на углу Булевара Вожда Карађорђа и Улице Душана Радовића, у централном делу насеља. У питању је слободностојећа зграда која је у основи неправилног а приближно правоугаоног облика са правцем простирања северозапад – југоисток по дужој оси основе тог правоугаоника.

.

.

Зграда се греје у целости a у питању је тржни центар који се састоји из заједничких просторија центра, кафеа, супермаркета са магацином и теретане. Непосредно окружење зграде је у највећем делу изграђено а чине га зграде спратности П у правцу запада и спратности до П+1 у осталим правцима. На предметној парцели нема нити је планирана изградња других објеката. Терен на коме је зграда налази се у паду ка западу 2° а надморска висина је око 247 m. Кров на предметној згради је раван тако да може у потпуности да се искористи за инсталацију пасивних и активних соларних система ради побољшања енергетске ефикасности зграде.

.

.

Зграда је изведена у скелетном конструктивном систему носећих армирано-бетонских стубова и серклажа/греда у два ортогонална правца и са испуном зидова од термоизолационих сендвич панела. Термоизолација зидова ка спољашности је од термоизолационих сендвич панела са испуном од камене вуне. Међуспратне таванице у делу равног крова нема. Кровна конструкција је префабрикованих армирано-бетонских елемената, са носећим трапезастим поцинкованим лимом изнад којег је слој термоизолације од полиизоцијанурата и тпо мембраном као завршном обрадом. Под у тлу је армирано-бетонска плоча.

.
